概述

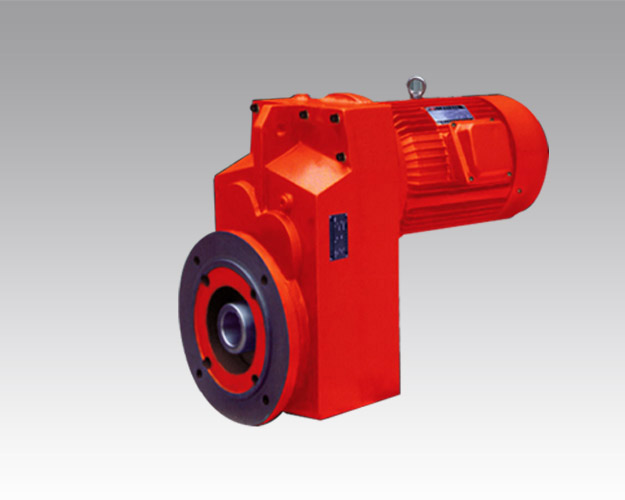

AF係列平行軸斜齒輪減速電動機是參照JB/ T6447-92標準設計、製造，並符合1EC標準的新產品。它由拖動電動機與齒輪減速裝置藕合而成，具有結構緊湊，體積小。重量輕、噪聲低、振動小，效率高等特點，是理想的低速動力源。廣泛應用於冶金、礦山、輕工、化工、鋼鐵.水泥、紡織、印染、製糖.食品、橡膠、醫藥、包裝、建築、起重運輸、農機等行業、並可供引進設備的配套與維修。

根據用戶需要、尚可配套多速、效率高、直流等各類電動機、並可根據用戶要求，裝置直流電磁製動器或單向停止器以及各種編碼器等。

防護等級因所配電動機而異，可為IP44或IP54等，冷卻方法為IC0141。

本係列減速電動機齒輪的參數經優化設計.采用高質量合金鋼經鍛造.製齒並賦予嚴格的熱處理:齒輪經瑞士REISHAUER公司的蝸杆砂輪磨齒機磨削加工，精度達GB/T10095.1~2-2001 的5級。機座用高強度鑄鐵製成，有底腳、法蘭兩種結構。

減速裝置的效率，兩級減速傳動不低於94%，三級減速傳動不低於92%。.

使用條件

環境溫度:在-15C°~ +40C°條件下額定運行:

海拔:不超過1000m:

額定電壓: 380V;

額定頻率: 50Hz;

接法: 3kW及以下為Y.4kW及以上為△接法:

工作方式:連續(S1)。

選型指南

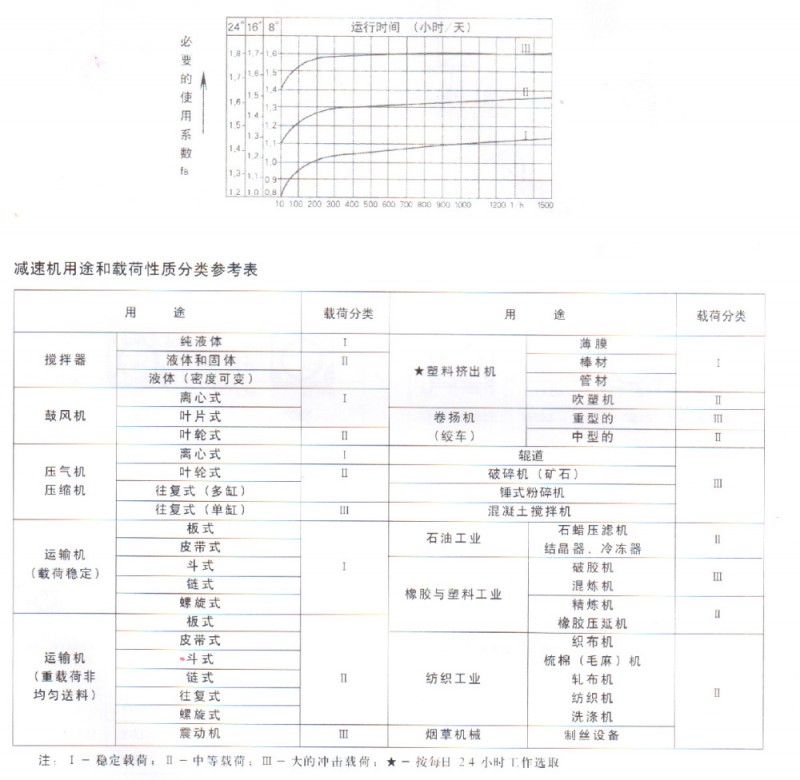

AF使用係數fB

在確定使用係數之前必須先確定-天的運行小時數，每小時的起停次數和負載類型。其中負載類型按下列公式計算:
